MOCVD SiC phủ Graphite Susceptor

1. Tuổi thọ được kéo dài thêm 300%+

Công nghệ lớp đệm cho phép số chu kỳ sốc nhiệt lớn hơn 5,000 lần (ít hơn 1,500 lần đối với các sản phẩm thông thường).

Nhiệt độ hoạt động liên tục có thể đạt tới 1650°C và lớp phủ không bị nứt hoặc bong tróc.

2. Đảm bảo không ô nhiễm

Độ tinh khiết của lớp phủ SiC đạt cấp 6N (tổng lượng tạp chất kim loại < 0.5ppm).

Đã vượt qua bài kiểm tra giải phóng hạt tiêu chuẩn SEMI (độ sạch cấp 10).

3. Nâng cấp tính đồng nhất của trường nhiệt

Chênh lệch nhiệt độ trên bề mặt đế nhỏ hơn ±2°C (dữ liệu đo được cho thông số kỹ thuật Φ300mm).

Hỗ trợ gia nhiệt nhanh (20°C/giây) mà không bị biến dạng vì nhiệt.

4. Chống ăn mòn tuyệt vời

Chống ăn mòn bởi các loại khí như H2, NH3 và TMAl, có tuổi thọ trên 18 tháng.

Tỷ lệ thay đổi độ nhám bề mặt nhỏ hơn 5% (đã thử nghiệm sau 100 chu kỳ xử lý).

5. Tương thích với các mô hình chính thống trên toàn thế giới

Hỗ trợ tùy chỉnh đường kính từ 50 đến 500mm.

6. Tối ưu hóa chi phí vòng đời đầy đủ

Chu kỳ bảo trì đã được kéo dài gấp ba lần so với các sản phẩm thông thường.

Tỷ lệ năng suất của tấm epitaxial đã tăng 2-3%.

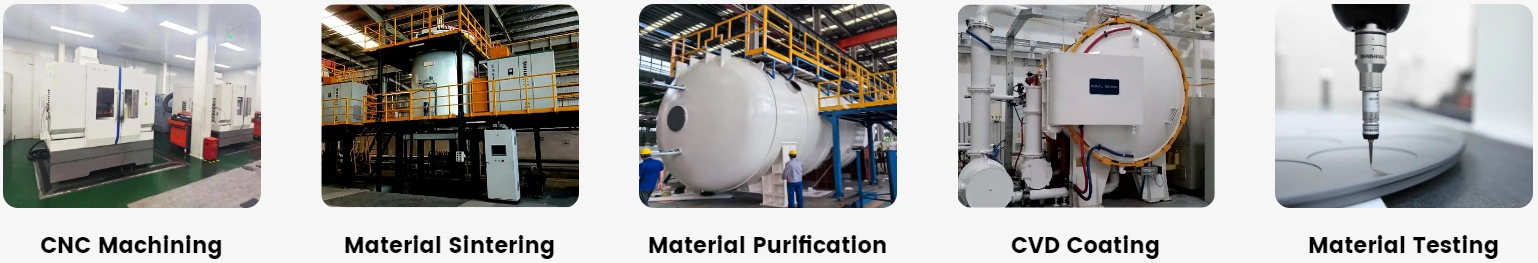

Sức mạnh công ty

Semixlab Technology Co., Ltd có 2 trung tâm R&D, 2 cơ sở sản xuất, 12 dây chuyền sản xuất, hơn 150 nhân viên và đầu tư R&D chiếm hơn 30%. Bố trí sản phẩm của chúng tôi chủ yếu được sử dụng trong LED, mạch tích hợp IC, bán dẫn thế hệ thứ ba, quang điện và các ngành công nghiệp khác. Semixlab có năng lực R&D, sản xuất và thử nghiệm và xác minh tích hợp mạnh mẽ. Đồng thời, chúng tôi không ngừng cải tiến công nghệ và thiết bị của mình với khoản đầu tư hàng chục triệu đô la mỗi năm.

Các thông số hiệu suất chính

Thông số dự án

Vật liệu cơ bản là than chì nén đẳng tĩnh SGL

Độ dày lớp phủ: 80-200μm (có thể tùy chỉnh)

Độ tinh khiết của lớp phủ là ≥99.9999%

Mật độ: 1.85-1.90 g/cm³

Độ dẫn nhiệt: 125 W/m·K (RT)

Độ bền uốn ≥45 MPa

Nhiệt độ hoạt động ≤1800°C (môi trường trơ)

Hệ thống đảm bảo chất lượng

Khả năng truy xuất toàn bộ quy trình: Ghi lại toàn bộ dữ liệu từ chất nền than chì đến quy trình phủ.

Phát hiện chính xác: Phân tích lớp phủ SEM/EDS, phát hiện rò rỉ bằng phổ khối heli, thử nghiệm sốc nhiệt ở nhiệt độ cao.

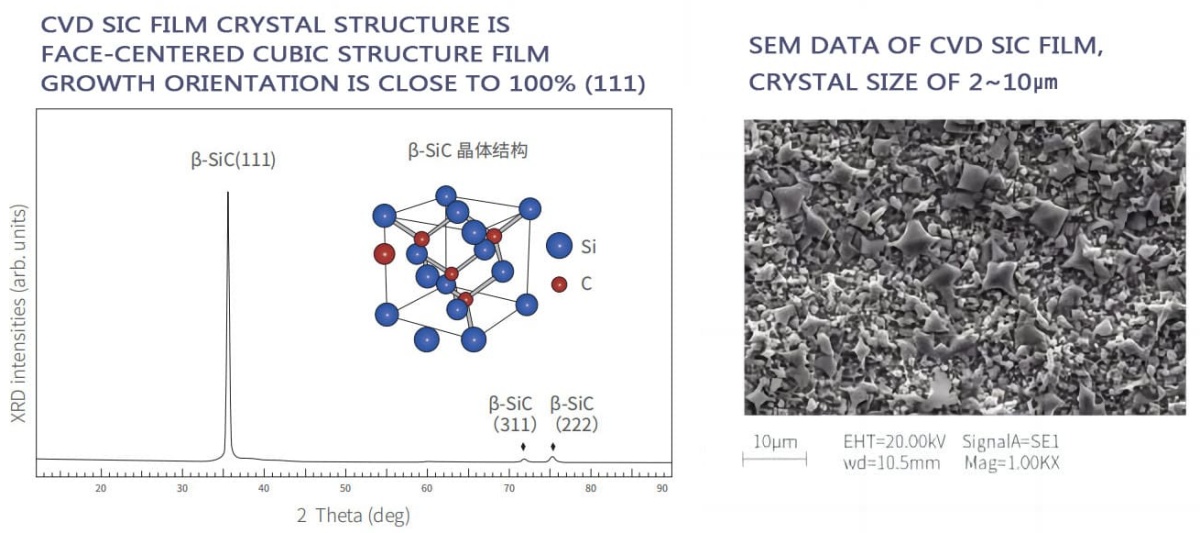

Tính chất vật lý cơ bản của lớp phủ CVD SiC:

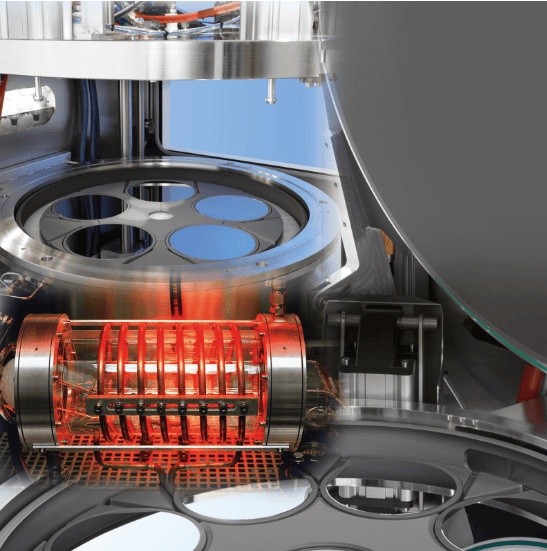

Các tình huống ứng dụng hoặc thiết bị: Thiết bị Aixtron Epi

Các kịch bản ứng dụng cốt lõi

● Sản xuất chip LED: Phát triển epitaxial LED xanh/trắng GaN.

● Chất bán dẫn công suất: Thiết bị công suất SiC/GaN (MOSFET, HEMT).

● Thiết bị tần số vô tuyến 5G: chất nền chip tần số vô tuyến vi sóng tần số cao.

● Diode laser: VCSEL, quy trình epitaxial laser phát ra cạnh.

● Đóng gói tiên tiến: Lắng đọng màng mỏng bán dẫn có độ chính xác cao.

Tổng quan về chuỗi ngành công nghiệp epitaxy chip bán dẫn:
