Đĩa phủ SiC

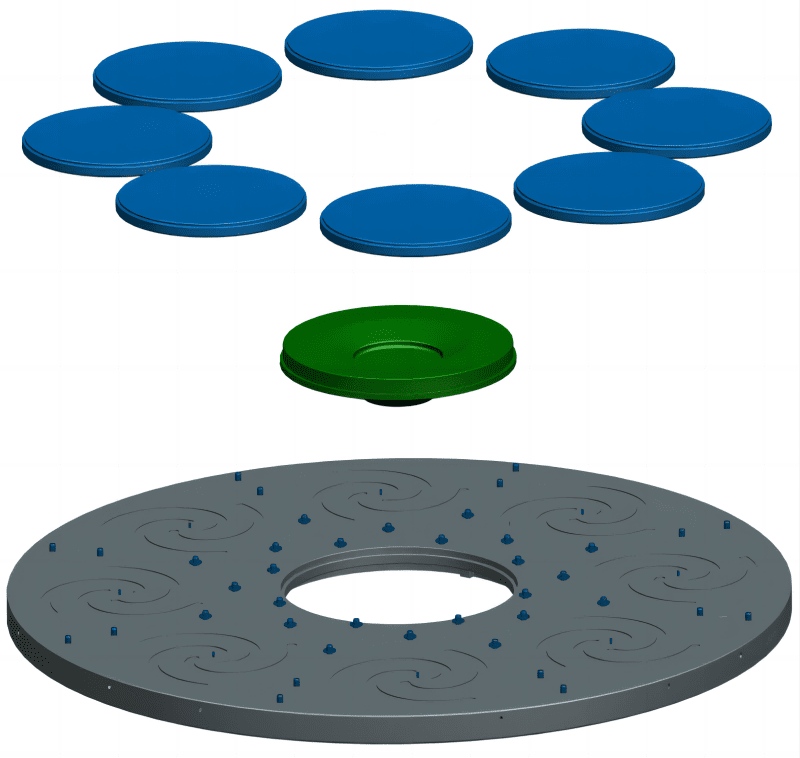

Thành phần đĩa phủ SiC

Semixlab SiC Coated Set Disc là bộ phận mang wafer được thiết kế cho thiết bị Aixtron MOCVD. Nó chủ yếu bao gồm hai phần sau:

1. Vật liệu nền: graphite đẳng tĩnh có độ tinh khiết cao

Đặc điểm vật liệu: độ dẫn nhiệt cực cao (lên tới 180 W/m·K), độ ổn định cao ở nhiệt độ cao, không dễ biến dạng hoặc nứt.

Ưu điểm: Cung cấp độ đồng đều nhiệt và độ bền cấu trúc tốt cho các tấm wafer, đây là cơ sở quan trọng để đảm bảo tính nhất quán của quá trình phát triển.

2. Lớp phủ bề mặt: lắng đọng CVD của SiC (silicon carbide) có độ tinh khiết cao

Phương pháp lắng đọng: Sử dụng quy trình CVD tăng cường plasma hoặc CVD nhiệt và độ dày lớp phủ được kiểm soát trong khoảng 50–200μm.

Mô tả tính năng: Lớp bề mặt dày đặc và không có lỗ rỗng, có độ bền cơ học đạt độ cứng Mohs gần bằng 9 và có khả năng chống ăn mòn và chịu tác động ở nhiệt độ cao cực tốt.

Tại sao nên chọn Semixlab?

Nếu bạn đang tìm kiếm:

● Đĩa phủ SiC hiệu suất cao dành cho hệ thống Aixtron.

● Các giải pháp mang hỗ trợ kích thước tùy chỉnh, dịch vụ tân trang và môi trường ăn mòn ở nhiệt độ cao.

● Các thành phần chất lượng cao giúp cải thiện năng suất MOCVD và kéo dài chu kỳ ổn định của quy trình.

Vui lòng liên hệ với chúng tôi ngay để nhận báo giá và thông số kỹ thuật mới nhất. Chúng tôi cung cấp dịch vụ giao hàng toàn cầu và hỗ trợ kỹ thuật để giúp bạn triển khai nhanh chóng vào dây chuyền sản xuất của mình.

Phân tích các tính chất vật lý chính

1. Chịu nhiệt độ cao

Giới hạn trên của nhiệt độ hoạt động có thể đạt tới 1600°C+. Cấu trúc lớp phủ sẽ không bị nứt hoặc bong tróc do ứng suất nhiệt và có thể chịu được môi trường phản ứng MOCVD chu kỳ dài.

2. Độ dẫn nhiệt và độ đồng đều nhiệt

Sự kết hợp giữa chất nền + lớp phủ làm cho việc dẫn nhiệt hiệu quả hơn và tránh được các khuyết tật phát triển wafer do nhiệt không đều. Tính nhất quán của dẫn nhiệt đảm bảo phân phối đồng đều độ dày và thành phần lắng đọng, đồng thời cải thiện năng suất.

3. Chống ăn mòn hóa học

Lớp phủ có thể chống lại hiệu quả các khí quy trình MOCVD có tính ăn mòn cao như hydro, amoniac, TMGa và TMAl. Bản thân vật liệu là cấu trúc β-SiC có mật độ cao và hầu như không xảy ra phản ứng phụ với khí phản ứng.

4. Kiểm soát hạt bề mặt

Bề mặt phủ có độ nhám thấp (Ra < 0.5μm), không dễ hấp thụ hạt hoặc bong tróc. Giảm ô nhiễm hạt vi mô trong quá trình, đặc biệt phù hợp với quy trình sản xuất wafer cỡ lớn từ 6 inch trở lên.

Các kịch bản ứng dụng sản phẩm và chức năng của chúng

1. Được thiết kế đặc biệt cho cấu trúc lò phản ứng hành tinh Aixtron

Áp dụng cho các buồng phản ứng của các cấu trúc bàn xoay hành tinh như AIX 200 và AIX 2800G4.

Cấu trúc đĩa được thiết kế chính xác để đảm bảo tính đối xứng nhiệt và cân bằng luồng không khí của tấm wafer trong quá trình quay.

2. Vai trò quan trọng trong epitaxy bán dẫn hợp chất

Áp dụng cho sự phát triển epitaxial MOCVD của nhiều vật liệu hợp chất III-V, bao gồm nhưng không giới hạn ở:

● GaN/AlGaN: dùng cho đèn LED, laser, thiết bị điện.

● AlN, InGaN: dùng cho đèn LED UV và các thiết bị tần số cao.

● Epitaxy GaAs/InP: dành cho các thiết bị điện tử tốc độ cao và chip truyền thông laser.

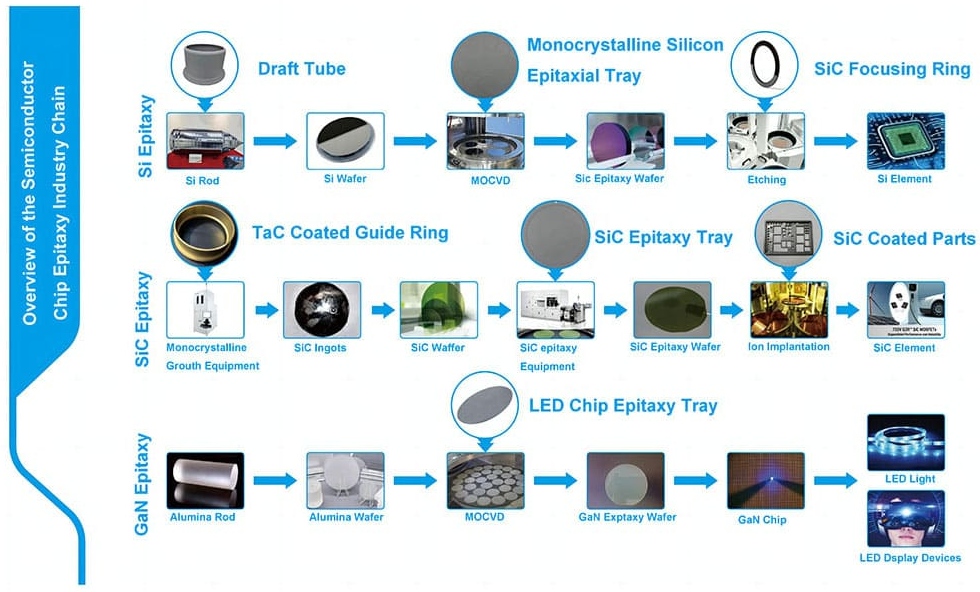

Chuỗi ngành công nghiệp epitaxy chip bán dẫn:

Bộ đĩa phủ SiC Semixlab
