Vòng lấy nét khắc

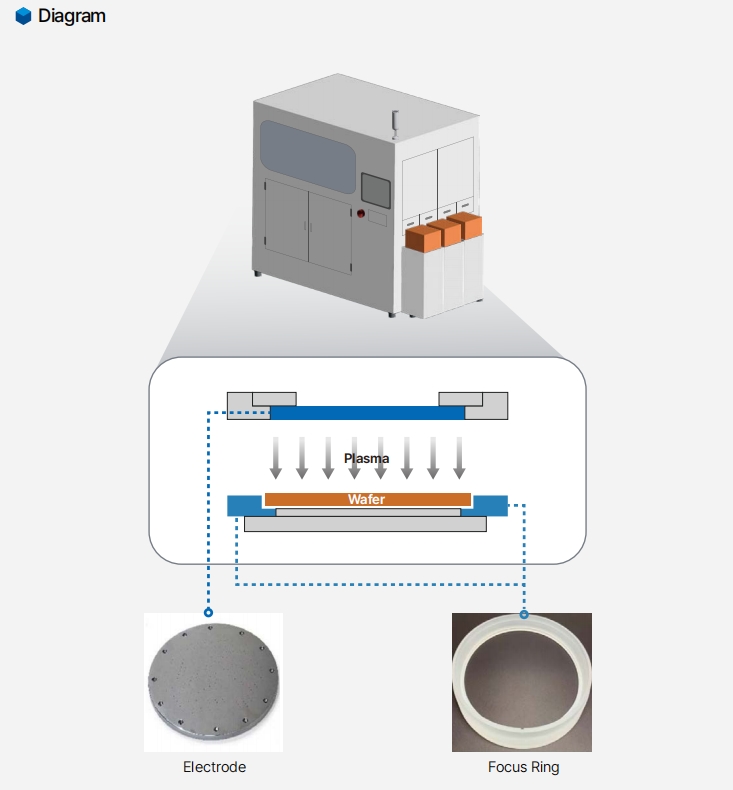

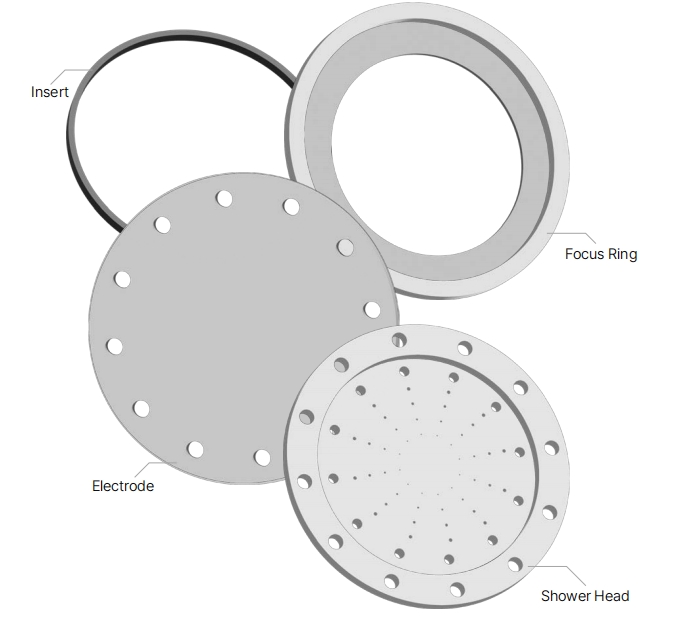

Trong các quy trình sản xuất chất bán dẫn cốt lõi như lắng đọng hơi hóa học CVD, khắc và lắng đọng màng mỏng, Vòng tập trung khắc (Vòng tập trung khắc), Điện cực (Electrode), ETC (Bộ điều khiển nhiệt độ cạnh) và các thành phần tiêu hao khác là các thành phần chính để đảm bảo độ chính xác và ổn định của quy trình. Các thành phần này được lắp ráp chính xác trong buồng chân không để đạt được sự gia công đồng đều các cấu trúc nano trên bề mặt wafer thông qua việc kiểm soát chính xác sự phân bố plasma, nhiệt độ cạnh và tính đồng nhất của trường điện.

Để đáp ứng các yêu cầu nghiêm ngặt về độ sạch và độ ổn định trong các quy trình cao cấp (như 5nm trở xuống), Semixlab đã giới thiệu các vòng hội tụ khắc và vật tư tiêu hao hỗ trợ với vật liệu lõi là Silicon đơn tinh thể có độ tinh khiết cao, so với vật liệu thạch anh truyền thống. Đột phá về khả năng chống ăn mòn, độ ổn định nhiệt và tính chất điện môi.

So sánh vật liệu lõi: silicon đơn tinh thể so với thạch anh

1. Khả năng chống ăn mòn của plasma

Tinh thể đơn. Rất phù hợp với vật liệu nền của wafer, chúng thể hiện tốc độ khắc rất thấp trong môi trường plasma gốc flo (CF₄, SF₆) hoặc gốc clo (Cl₂) và tồn tại lâu hơn thạch anh từ 3-5 lần, giúp giảm thời gian ngừng hoạt động của thiết bị và tần suất thay thế.

Thạch anh: Mặc dù có khả năng chịu nhiệt độ cao tốt nhưng dễ hình thành các vết nứt nhỏ dưới sự bắn phá của các ion năng lượng cao, làm tăng nguy cơ ô nhiễm hạt, đặc biệt là trong quá trình khắc lâu dài.

2. Độ dẫn nhiệt và hệ số giãn nở nhiệt

Silic đơn tinh thể: độ dẫn nhiệt (149 W/m·K) cao hơn đáng kể so với thạch anh (1.4 W/m·K), có thể dẫn nhiệt nhanh trong quá trình và giảm ứng suất nhiệt cục bộ. Hệ số giãn nở nhiệt thấp (2.6×10⁻⁶/K) phù hợp với các tấm silicon để tránh biến dạng linh kiện do biến động nhiệt độ.

Thạch anh: độ dẫn nhiệt thấp, dễ tạo ra sự chênh lệch nhiệt độ trong buồng, ảnh hưởng đến tính đồng nhất của plasma; Hệ số giãn nở nhiệt (0.55×10⁻⁶/K) rất khác so với wafer, dễ gây ra sự dịch chuyển vi mô của các thành phần dưới nhiệt độ cao trong thời gian dài.

Tính chất điện môi và độ chính xác của quy trình

Silic đơn tinh thể: Tổn thất điện môi rất thấp (tanδ <0.001), phân bố trường điện RF có thể được điều chỉnh chính xác để đảm bảo chênh lệch tốc độ khắc từ mép đến tâm của tấm wafer nhỏ hơn 1.5%, đáp ứng yêu cầu của các quy trình tiên tiến về tính đồng nhất của chiều rộng đường.

Thạch anh: Hằng số điện môi (3.8) khác với môi trường nền silicon, dễ dẫn đến biến dạng trường điện và hiệu ứng cạnh rất đáng kể, ảnh hưởng đến tính nhất quán khi tạo hình của cấu trúc có tỷ lệ khung hình cao.

Tại sao nên chọn silicon đơn tinh thể?

Trong các quy trình tiên tiến dưới 7nm, Cửa sổ quy trình được thu hẹp đến quy mô nguyên tử và hiệu ứng nhiễu điện trường và tuổi thọ ngắn của tấm thạch anh tiêu hao truyền thống đã trở thành nút thắt cổ chai về năng suất. Với tính đồng nhất về mặt vật lý và hóa học với wafer, vật liệu silicon đơn tinh thể có thể giảm đáng kể nhiễu giao diện, kéo dài chu kỳ bảo trì lên hơn 3,000 giờ và giảm tổng chi phí xuống 40%.

Nhanh Chi tiết:

1. Tên gọi khác: Vòng lấy nét, Vòng khắc, Vòng lấy nét để khắc, Vòng lấy nét silicon đơn tinh thể.

2. Ứng dụng: Linh kiện đồng tiêu hao là linh kiện chính đảm bảo độ chính xác và ổn định của quy trình. Các linh kiện này được lắp ráp chính xác trong buồng chân không để đạt được sự gia công đồng đều các cấu trúc nano trên bề mặt wafer thông qua việc kiểm soát chính xác sự phân bố plasma, nhiệt độ cạnh và tính đồng nhất của trường điện.

3. Các thông số cốt lõi: Độ dẫn nhiệt (149 W/m·K), có thể dẫn nhiệt quy trình nhanh chóng, giảm ứng suất nhiệt cục bộ; Hệ số giãn nở nhiệt thấp (2.6×10⁻⁶/K) phù hợp với các tấm silicon để tránh biến dạng linh kiện do nhiệt độ thay đổi.

So sánh dữ liệu kỹ thuật

Khắc HAR: Trong quy trình NAND 3D và TSV (qua silicon), duy trì ổn định độ vuông góc của thành bên lỗ sâu.

Khắc lớp nguyên tử (ALE): Loại bỏ các lớp nguyên tử đơn lẻ bằng cách kiểm soát trường điện chính xác để tránh khắc quá mức.

Xử lý bán dẫn hỗn hợp: Khắc có tỷ lệ lỗi thấp tương thích với các vật liệu có khoảng cách băng rộng như GaN và SiC.

Đảm bảo không ô nhiễm: Vật liệu silicon đơn tinh thể được đánh bóng cực kỳ chính xác (Ra <0.1μm) và được đóng gói theo tiêu chuẩn phòng sạch Cấp 10 để tránh phát tán các hạt vật chất và đáp ứng tiêu chuẩn sạch cấp độ bán dẫn (SEMI F47).

Thiết kế kiểm soát nhiệt độ thông minh: Mô-đun ETC tích hợp, giám sát và điều chỉnh nhiệt độ cạnh theo thời gian thực thông qua cặp nhiệt điện nhúng, bù độ trôi nhiệt của buồng xử lý, để đảm bảo khả năng lặp lại của lô.

Khả năng tương thích tùy chỉnh: Hỗ trợ khẩu độ và độ dày tùy chỉnh theo mẫu trạm máy khách (như AMAT Centura, Lam Research Kiyo), cho nhiều nguồn plasma khác nhau (ICP, CCP).
